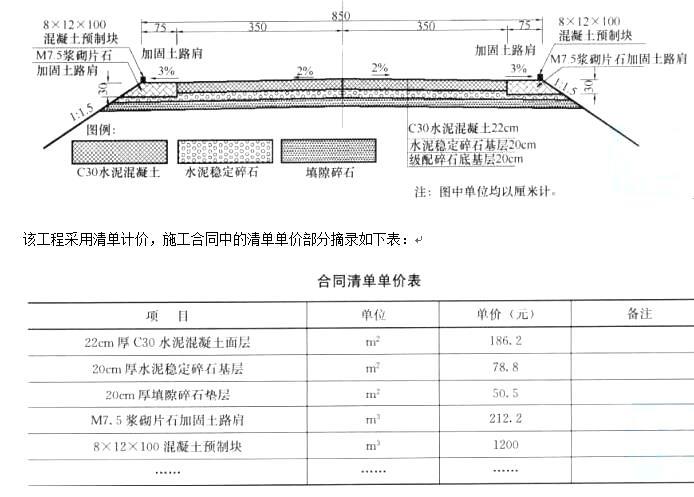

问题某施工单位承接了长55.8km的平原区二级公路路面施工，路面面层采用C30水泥混凝土，基层为水泥稳定碎石，底基层为级配碎石。全线均为填方路堤，平均填方高度为2～4m，填方边坡坡面未做坡面防护处理。路面结构如下图所示。

施工单位采用轨道式摊铺机摊铺机进行面层施工。在进行混凝土面层铺筑前，施工单位做的准备工作有：模板的加工与制作测量放线、模板支立、铺设轨道、摊铺机就位和调试。现将施工单位的部分技术要点摘录如下： ①施工中采用一次性塑料模板； ②模板拆除应在混凝土抗压强度不小于5.0MPa时方可进行； ③根据拌和物的黏聚性、均质性及强度稳定性试拌确定最佳拌和时间； ④混凝土入模前，应检查坍落度，控制在配合比要求坍落度1cm范围内； ⑤采用清除接缝中夹杂的砂石等后，及时做灌浆处理。问题： 1．补充面层施工前准备工作的漏项。 2．改正面层施工技术要点中的错误之处。 3．写出图中8*12*100预制块构筑物的名称和作用。 4．写出背景图中排除路面表面水至路基范围之外的途径。 5．计算M7.5浆砌片石加固土路肩的合同造价。

选项

答案

解析 1.漏项为：导线架设。 2.①改正：施工模板应采用刚度足够的槽钢、轨模或钢制边侧模板（不应使用木膜板和塑料模板等易变形的模板）; ②改正：模板拆除应在混凝土抗压强度不小于8.0MPa时方可进行。 3.拦水带。汇集路面表面水,然后通过泄水口和急流槽排离路堤,保护边坡坡面不受路面表面水流冲刷。 4.路面表面水汇集在拦水带同路肩铺面（或者路肩和部分路面铺面）组成的浅三角形过水断面内,在适当长度内(20～50cm)设置泄水口配合急流槽将路面积水排于路基之外。 5.加固土路肩的面积：(75+120)*30*0.5=2925c㎡。加固土路肩的合同总价：2925/10000*2*55800*212.2=6926844.6元。 1.本题考查考生对水泥混凝土路面施工方法的掌握程度。混凝土路面轨道式摊铺机进行施工准备工作有： (1)提前做好模板的加工与制作，制作数量应为摊铺机摊铺能力的1.5～2.0倍模板数量，以及相应的加固固定杆和钢钎。 (2)测量放样：恢复定线，直线段每20m设一中桩，弯道段每5～10m设一中桩。经复核无误后，以恢复的中线为依据，放出混凝土路面浇筑的边线桩，用3寸长铁钉，直线每10m一钉，弯道每5m一钉。对每一个放样铁钉位置进行高程测量，并计算出与设计高程的差值，经复核确认后，方可导线架设。 (3)导线架设：在距放样铁钉2cm左右处，钉打钢钎（以不扰动铁钉为准）长度约45cm左右，打入深度以稳固为宜。进行抄平测量，在钢钎上标出混凝土路面的设计标高位置线（可用白粉笔）应准确为2mm。然后将设计标高线用线绳拉紧拴系牢固，中间不能产生垂度，不能扰动钢钎，位置要正确。 (4)模板支立：依导线方向和高度立模板，模板顶面和内侧面应紧贴导线，上下垂直，不能倾斜，确保位置正确。模板支立应牢固，保证混凝土在浇筑、振捣过程中，模板不会位移、下沉和变形。模板的内侧面应均匀涂刷脱模剂，不能污染环境和传力杆钢筋以及其他施工设备。安装拉杆钢筋时，其钢筋间距和位置要符合设计要求，安装牢固，保证混凝土浇筑后拉杆钢筋应垂直中心线与混凝土表面平行。 (5)铺设轨道：轨道可选用12型工字钢或12型槽钢均可，一般只需配备4根标准工字钢长度即可，向前倒换使用，并应将工字钢或槽钢固定在0.5m*0.15m*0.15m的小型枕木上，枕木间距为1m。轨道应与中心线平行，轨道顶面与模板顶面应为一个固定差值，轨道与模板间的距离应保持在一个常数不变。应保证轨道平稳顺直，接头处平滑不突变。 (6)摊铺机就位和调试：每天摊铺前，应将摊铺机进行调试，使摊铺机调试为与路面横坡度相同的倾斜度。调整混凝土刮板至模板顶面路面设计标高处，检查振捣装置是否完好和其他装置运行是否正常。 2.本题考查考生对水泥混凝土路面施工方法的掌握程度。“③根据拌和物的粘聚性、均质性及强度稳定性试拌确定最佳拌和时间；④混凝土入模前，应检查坍落度，控制在配合比要求坍落度1cm范围内；⑤采用清除接缝中夹杂的砂石等后，及时做灌浆处理。”叙述正确。 3.本题考查考生对路面排水设施的掌握程度。路面表面防排水设施由路拱横坡、路肩坡度和拦水带等组成。路面防排水的任务是迅速将降落在路面和路肩表面的降水排走，以免造成路面积水而影响安全。在路堤较高，边坡坡面未做防护而易遭受路面表面水流冲刷，或者坡面虽已采取防护措施但仍有可能受到冲刷时，应沿路肩外侧边缘设置拦水带，汇集路面表面水，然后通过泄水口和急流槽排离路堤。仔细读图可知，图中8*12*100预制块构筑物设置在路基两侧的加固路肩的外侧，顶宽8cm，高12cm。当路面地表水顺着2%路拱横坡及3%路肩横坡流到路基边缘时，就被该构筑物挡住了。背景中提到“填方边坡坡面未做坡面防护处理”，故设置挡水带保护边坡就很正常了。 4.本题考查考生对路面排水设施的掌握程度。背景图为填方路堤，且设置了拦水带。当路面地表水顺着2%路拱横坡及3%路肩横坡流到路基边缘时，就被拦水带挡住了。路面表面水汇集在拦水带同路肩铺面（或者路肩和部分路面铺面）组成的浅三角形过水断面内，在适当长度内(20～50cm)设置泄水口配合急流槽将路面积水排于路基之外。 5.本题考查考生对清单计量的计算方法。从《合同清单单价表》中得到M7.5浆砌片石加固土路肩的单价是212.2元／m?3，所以先计算M7.5浆砌片石加固土路肩的体积。加固土路肩的形状和尺寸需要在图中读出来。
