某施工单位承接了一项市政排水管道工程，基槽采用明挖法放坡开挖施工。基槽宽度为6.5m，开挖深度5m。场地内地下水位于地表下1m，施工单位拟采用轻型井点降水...

作者: rantiku 人气: - 评论: 0

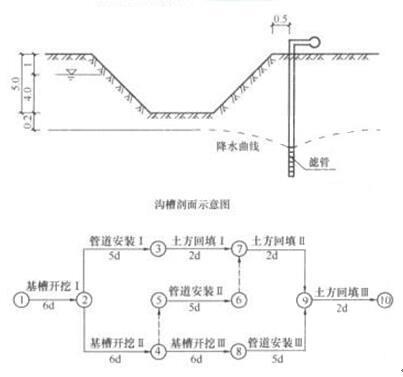

问题某施工单位承接了一项市政排水管道工程，基槽采用明挖法放坡开挖施工。基槽宽度为6.5m，开挖深度5m。场地内地下水位于地表下1m，施工单位拟采用轻型井点降水，井点的布置方式和降深等示意图如下：施工单位组织基槽开挖、管道安装和土方回填三个施工队流水作业，共划分Ⅰ、Ⅱ、Ⅲ三个施工段。根据合同工期要求绘制网络进度图如下：

问题：1.施工单位采用的轻型井点布置形式及井点管位置是否合理？如果不合理说明原因并给出正确做法。2.轻型井点降水深度不合理，请改正。3.施工单位绘制的网络图有两处不符合逻辑关系，请把缺失的逻辑关系用虚线箭头表示出来（请把背景中网络图复制在答题纸上作答，在试卷上作答无效）。4.请根据改正的网络计划图计算工程总工期.并给出关键线路。

选项

答案

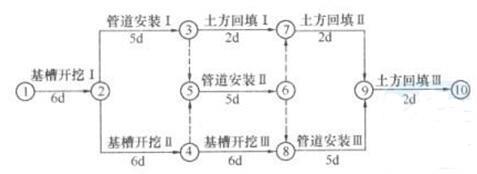

解析 1.不合理。基坑宽度大于6m(基坑宽度为6.5m),应采用双排井点布置。井点端部与基坑边缘平齐,应向外延伸一定距离。井点管应布置在基坑上口边缘外1.0～1.5m。2.水位应降至基坑（槽）底0.5m以下。3.

4.总工期为25天。关键线路：①→②→④→⑧→⑨→⑩（基槽开挖Ⅰ→基槽开挖Ⅱ→基槽开挖Ⅲ→管道安装Ⅲ→土方回填Ⅲ）。 1.首先，如果采用轻型井点降水，本案例中，基坑较宽，应采用双排井点；井点平面图中，井点端部与基坑边缘平齐，应向外延伸一定距离；基坑剖面图中，井点管布置在基坑上口边缘外仅0.5m，应布置在基坑上口边缘外1.0～1.5m。 [解答分析]本题目考核浅基坑降水的知识。背景中给出了平面图和剖面图，图中给出了答题时需要的基本信息。2.地下水位应降至基坑（槽）底0.5m以下。 [解答分析]基坑剖面图中给出的信息表明，井点降水的水位仅降至基坑（槽）底0.2m，考生应抓住这一信息作答。3.由于管道安装只有一个施工队，在完成管道安装Ⅰ后，才能开始管道安装Ⅱ，完成管道安装Ⅱ后才能开始管道安装Ⅲ。所以，在管道安装Ⅰ、管道安装Ⅱ、管道安装Ⅲ之间应有虚工作逻辑关系才正确。 [解答分析]施工进度是建造师需要掌握的基本知识，而网络进度图又是施工进度中的重点知识。为了避免重复，本题目在考核方法中做了革新。要求考生具有一定的逻辑推理知识。考生应注意的是，必须把背景中的网络进度图复制到答题卡上作答。4.按改正后的网络进度图，计算各条线路及其持续时间如下：①→②→③→⑦→⑨→⑩：6+5+2+2+2=17天①→②→③→⑤→⑥→⑦→⑨→⑩：6+5+5+2+2=20天①→②→③→⑤→⑥→⑧→⑨→⑩：6+5+5+5+2=23天①→②→④→⑤→⑥→⑧→⑨→⑩：6+6+5+5+2=24天①→②→④→⑧→⑨→⑩：6+6+6+5+2=25天比较后可发现持续时间最长的是最后一条线路，总工期为25天。 [解答分析]本题必须在上一题正确后才能得到正确答案，这要求考生在做上一题时一定要谨慎。
