图示平面构架，不计各杆自重。已知：物块M重FP，悬挂如图示，不计小滑轮D的尺寸与质量，A、E、C均为光滑铰链，L1= 1. 5m，L2=2m。则支座B的约...

作者: tihaiku 人气: - 评论: 0

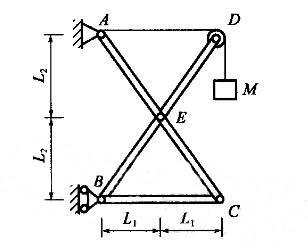

问题图示平面构架，不计各杆自重。已知：物块M重FP，悬挂如图示，不计小滑轮D的尺寸与质量，A、E、C均为光滑铰链，L1= 1. 5m，L2=2m。则支座B的约束力为：

选项 A.FB=3FP/4(→) B.FB=3FP/4(←) C.FB=FP(←) D.FB=0

答案 A

解析解:取构架整体为研究对象，列平衡方程：∑MA(F) = 0,FB *2L2 - FP* 2L1= 0。
