如图7-5-16所示的放大电路，因静态工作点不合适而使U0出现严重的截止失真，通过调整偏置电阻RB，可以改善U0的波形，调整方法是应使RB（）。 A. ...

作者: tihaiku 人气: - 评论: 0

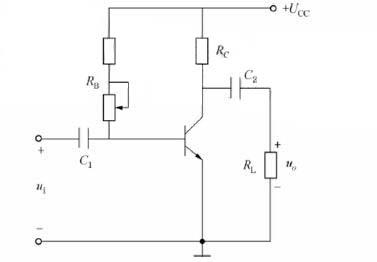

问题如图7-5-16所示的放大电路，因静态工作点不合适而使U0出现严重的截止失真，通过调整偏置电阻RB，可以改善U0的波形，调整方法是应使RB（）。

选项 A. 增加 B. 减少 C. 等于零 D. 不变

答案 B

解析由于静态工作点太低即集电极电流IC太小，会引起输出信号截止失真，因此应增大IC。根据IC= βIB，增加IC必须增加IB;根据IB= （UCC—0.7）/RB，增加IB，必须减小RB。所以，为使集电极电流IC有明显的增加，应该减小RB。
