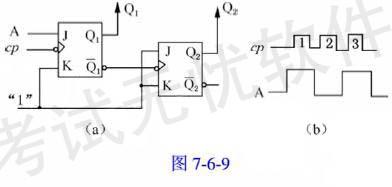

问题由两个主从型JK触发器组成的逻辑电路如图7-6-9（a）所示，设Q1、Q2的初始态是0、0。已知输入信号A和脉冲信号CP的波形如图（b）所示，当第二个CP脉冲作用时，Q1Q2将变为（）。

选项 A. 1、 1 B. 1、 0 C. 0、 1 D. 保持0、0不变

答案 C

解析题中所示触发器为下降沿触发方式，即当时钟信号由高电平下降为低电平时刻输出端的状态可能发生改变。再结合JK触发器的特性方程

可得到结果。 CP J1（A） K1 Q1

Q2 1 1 0 1 0 下降沿 1 1 1 0 1 下降沿 0 1 0 1 1 下降沿 1 1 1 0 0
