建筑物内某区域一次回风双风机空气处理机组（AHU）,四管制送冷/热风+加湿控制，定风量送风系统，空气处理流程如下图所示。要求采用建筑设备监控系...

作者: tihaiku 人气: - 评论: 0

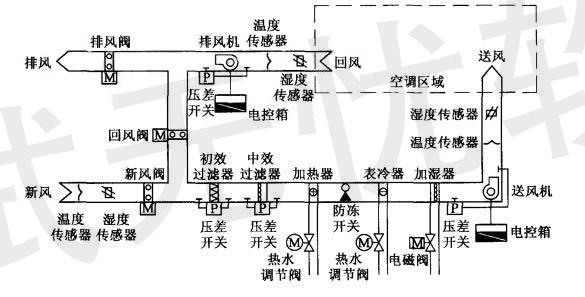

问题建筑物内某区域一次回风双风机空气处理机组（AHU）,四管制送冷/热风+加湿控制，定风量送风系统，空气处理流程如下图所示。

要求采用建筑设备监控系统（BAS）的DDC控制方式，监控功能要求见下表。序号监控内容控制策略 1检测内容新风、回风、送风湿温度（PT1000，电容式），过滤器差压开关信号、风机压差开关信号，新风、回风、排风风阀阀位（DC0~10V），冷/热电动调节阀阀位（DC0~10V），风机启停、工作、故障及手/自动状态 2回风温度自动控制串级PID调节控制冷/热电动调节阀，主阀回风温度，副阀送风温度，控制回风温度 3回风温度自动控制串级PID调节控制加湿电磁阀，主阀回风温度，副阀送风湿度，控制回风湿度 4新风量自动控制过渡季根据新风、回风的温湿度计算焓值，自动调节新风、回风、排风风阀的开度,设定最小新风量 5过滤器堵塞报警两级空气过滤器，分别设堵塞超压报警,提示清扫 6机组定时启停控制根据事先排定的工作及节假日作息时间表,定时启停机组，自动统计机组工作时间，提示定时维修 7联锁及保护控制风机启停、风阀、电动调节阀联动开闭，风机启动后，其前后压差过低时，故障报警并连锁停机，热盘管出口处设防冻开关，当温度过低时，报警并打开热水阀请回答下列问题。根据控制功能要求，统计输人DDC的AI点数为下列哪一项数值？（风阀、水阀均不考虑并联控制）（） (A)9 (B)10 (C)11 (D)12

选项

答案 C

解析无条文依据。所谓AI点，即模拟量输入点，一般为DDC需要检测模拟量，如温度、湿度、阀门开度等，在监控功能表中应查看监控内容一栏： ①新风、回风、送风湿温度（PT1000，电容式）检测：共6个AI点。 ②新风、回风、排风风阀阀位（DCO~10V）检测：共3个AI点（若为阀门开闭，即为DI点）。 ③冷/热电动调节阀阀位（DC0~10V）检测：共2个AI点（若为阀门开闭，即为DI点）。因此共11个AI点。注：可参考《注册电气工程师执业资格考试专业考试复习指导书》P688图15-2-5相关内容。显然,监控功能表中带有控制的几栏应为输出量（DO或AO），而报警信号为数字输入量（DI）。这样区别对待就很好判断AI点了。
