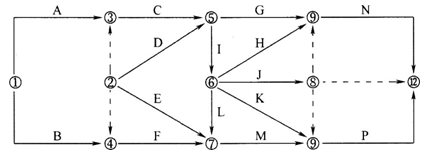

问题某分部工程双代号网络计划如下图所示，其作图错误包括（）。

选项 A.多个起点节点 B.多个终点节点 C.节点编号有误 D.存在循环回路 E.有多余虚工作

答案 ACE

解析新教材P119 本题考查的是网络图的绘制。双代号网络图绘图规则：①网络图必须按照已定的逻辑关系绘制。②网络图中严禁出现循环回路。③网络图中的箭线(包括虚箭线，以下同)应保持自左向右的方向，不应出现箭头指向左方的水平箭线和箭头偏向左方的斜向箭线。④网络图中严禁出现双向箭头和无箭头的连线。⑤网络图中严禁出现没有箭尾节点的箭线和没有箭头节点的箭线。⑥严禁在箭线上引入或引出箭线。但当网络图的起点节点有多条箭线引出(外向箭线)或终点节点有多条箭线引入(内向箭线)时，为使图形简洁，可用母线法绘图。⑦应尽量避免网络图中工作箭线的交叉。当交叉不可避免时，可以采用过桥法或指向法处理。⑧网络图中应只有一个起点节点和一个终点节点。除网络图的起点节点和终点节点外，不允许出现没有外向箭线的节点和没有内向箭线的节点。
