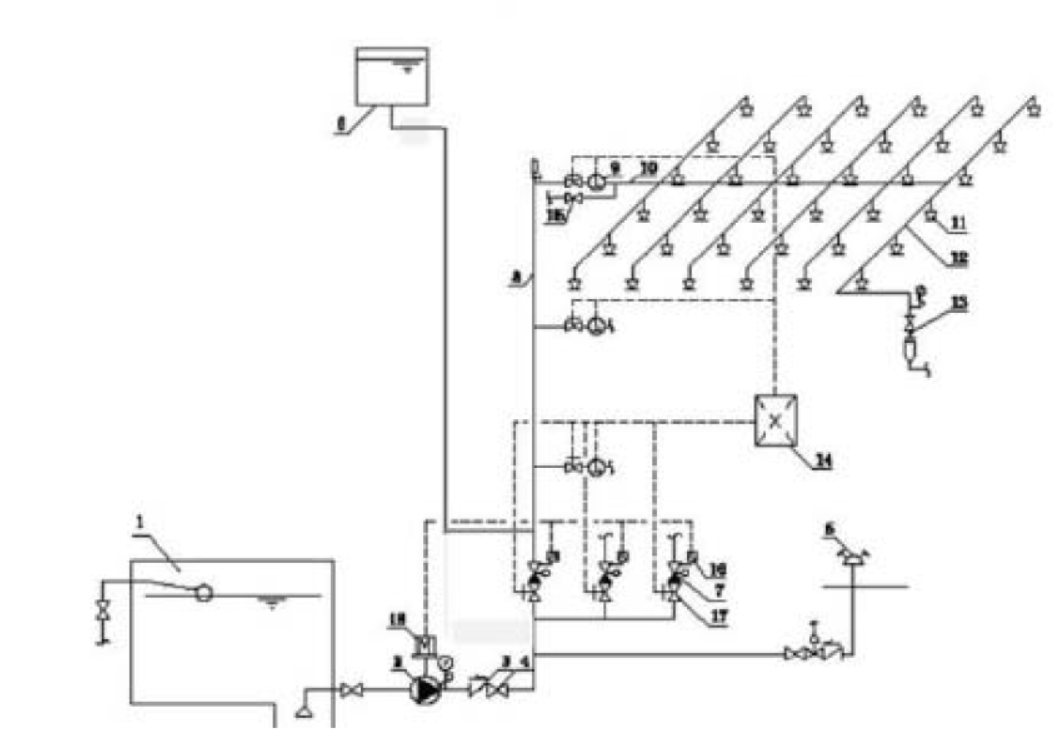

问题某东北地区高层综合楼，建筑高度149m，地下室为汽车库、消防水泵房、报警阀组、消防控制室和其他设备用房（包括变配电室、通讯机房等电气设备机房）；地上部分为商业（内设中庭，采用防火卷帘进行分隔）、办公以及酒店。设置有室内、外消火栓系统，自动喷水灭火系统，气体灭火系统，消防应急照明和疏散指示系统等消防设施。室内和室外消火栓流量均为40L/s，自动喷水灭火系统设计流量为30L/s，中庭大空间智能灭火系统流量为20L/s，防火卷帘冷却水幕设计流量为15L/s，消防水池采用两路补水（两路补水量分别为30m3 和 50m3）商业自动喷水灭火系统示意图如图1 所示

某消防技术服务机构按照产权单位委托，对建筑内的水灭火系统、气体灭火系统及应急照明和疏散指示系统进行了年度检查，发现： 1）在消防水泵房内，消火栓泵吸水管水平段的连接采用偏心异径管顶平接的方式；喷淋泵吸水管水平段的连接采用偏心异径管底平接的方式。汽车库内无吊顶，配水支管布置在梁下，采用ZSTX15-68 型喷头，溅水盘距离楼板的距离为0.6m。 2）打开湿式报警阀处的放水试验阀后，排水管出水量很小，水力警铃、压力开关、消防水泵均未发出相应的动作信号，但延迟器下方的节流孔有微量的水流出。 3）地下9 个电气设备间采用了一套组合分配式气体灭火系统，系统组件正常。 4）切断商场某个防火分区应急照明配电箱内的分配电装置时，由该配电箱供电的消防应急照明灯具在10s 内转入了应急状态；通过照度仪测得商场地面照度为2.0lx， 5）疏散走道内的灯光疏散指示标志灯具（非安全出口）安装在了距离地面高度为1.1m 的墙面上，间距为22m，拐弯处未设置指示灯具。根据以上材料，回答下列问题 1．列式计算综合建筑内消防水池容积 2．指出图1 中的不妥之处；简述系统工作原理，并说明图中数字9 组件的名称和作用。 3．指出消防技术服务机构在检测过程中发现的问题，并说明理由。 4．分析“打开湿式报警阀处的放水试验阀后，排水管出水量很小，水力警铃、压力开关、消防水泵均未发出相应的动作信号，但延迟器下方的节流孔有微量的水流出”的原因。 5．简述气体灭火系统模拟启动检测方案。

选项

答案

解析 1．火灾延续时间：室内外消火栓系统及中庭防火卷帘冷却水幕为 3.0h；室内自动喷水灭火系统取1.0h。补水量折减：两路消防补水，补水可靠，可以折减；折减时按最不利补水管补水量进行计算（30m3/h）；补水时间3.0h。 V=（40+40+15）*3.6*3+30*3.6*1-30*3=1044.0m3 2．1）错误之处 a．高位消防水箱出水管上没有安装止回阀或单向阀 b．高位消防水箱出水管连接在了湿式报警阀的后面（系统侧），会造成湿式报警阀组阀瓣延迟打开，消防水泵延迟启动；应将出水管接在湿式报警阀的前面（供水侧）。

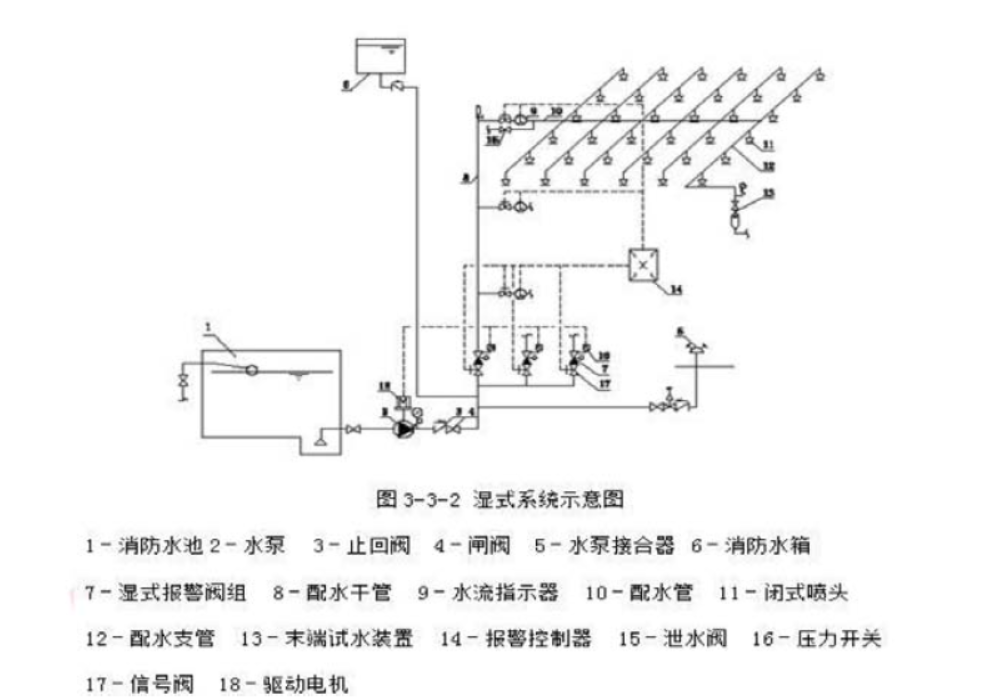

2）系统工作原理： 3）数字9 代表的组件为水流指示器；其作用是在报警控制器上显示某一区域水流动的信息（报告发生火灾的部位）。 3．1）喷淋泵吸水管水平段的连接采用偏心异径管底平接的方式，不符合要求；理由：应采用管顶平接方式 2）汽车库内采用下垂型喷头，溅水盘距离楼板距离为0.6m，不符合规范要求；理由：对不设吊顶的场所，应设置直立型喷头；喷头溅水盘距离顶板的距离为 75-150mm。 3）地下9 个电气设备间采用了一套组合分配式气体灭火系统，不符合规范要求；理由：组合分配式气体灭火系统，担负的防护区数量不应超过8 个。 4）消防应急照明灯具在10s 内转入了应急状态；理由：应急照明灯具转入应急状态的时间不超过5s 5）通过照度仪测得商场地面照度为2.0lx;理由：人员密集场所地面照度不应低于3.0lx. 6）疏散走道内的灯光疏散指示标志灯具（非安全出口）安装在了距离地面高度为1.1m 的墙面上，间距为22m，拐弯处未设置指示灯具;理由：疏散指示应装设在疏散走道距离地面1.0m 以下的墙面上，疏散指示间距不应超过20m，拐弯处应增设疏散指示标志。 4．1）报警阀组设置位置未采暖，阀组结冰。 2）水质过脏活含有杂质，致使报警阀瓣开启受阻 3）报警阀系统侧压力高出供水侧压力过大 4）其他 5．简述气体灭火系统模拟启动检测方案。 1）手动模拟启动试验按下述方法进行：按下手动启动按钮，观察相关动作信号及联动设备动作是否正常（如发出声、光报警，启动输出端的负载响应，关闭通风空调、防火阀等）。手动启动使压力信号反馈装置，观察相关防护区门外的气体喷放指示灯是否正常。 2）自动模拟启动试验按下述方法进行。 ①将灭火控制器的启动输出端与灭火系统相应防护区驱动装置连接。驱动装置与阀门的动作机构脱离；也可用1 个启动电压、电流与驱动装置的启动电压、电流相同的负载代替。 ②人工模拟火警使防护区内任意 1 个火灾探测器动作，观察单一火警信号输出后，相关报警设备动作是否正常（如警铃、蜂鸣器发出报警声等）。 ③人工模拟火警使该防护区内另一个火灾探测器动作，观察复合火警信号输出后，相关动作信号及联动设备动作是否正常（如发出声、光报警，启动输出端的负载响应，关闭通风空调、防火阀等）。
