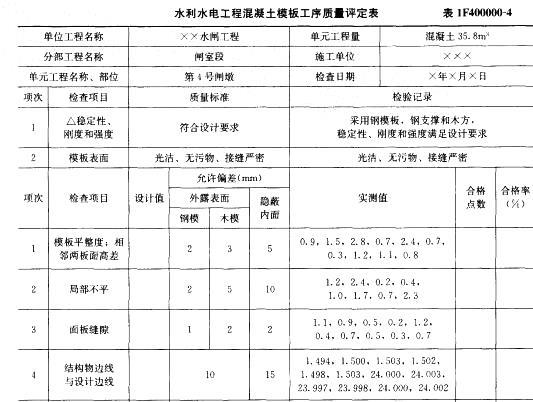

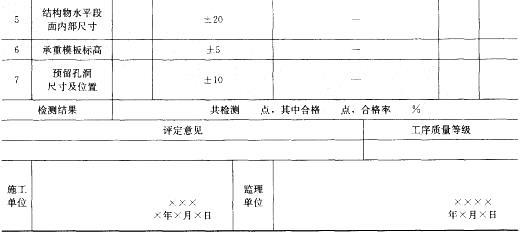

问题某水闸为14孔开敞式水闸，设计流量为2400m3/s。每个闸墩划分为一个单元工程，其中第4号闸墩高10. 5m,厚1.5m，顺水流方向长24.0m，其混凝土量为365. 8m3,模板面积为509. 6m2，钢筋量为30. 5t。闸墩混凝土采用钢模施工。承包人进行闸墩模板及支架设计时，考虑的基本荷载有：模板及支架自重、新浇混凝土重量、钢筋重量以及振捣混凝土时产生的荷载。监理单位发现承包人考虑的基本荷载有漏项并及时进行了纠正。施工过程中，承包人和监理单位对第4号闸墩的混凝土模板进行了检查验收，填写的《水利水电工程混凝土模板工序质量评定表》见表1F400000-4。

问题： (1)指出承包人在闸墩模板及支架设计时，漏列了哪些基本荷载。 (2)根据水利水电工程施工质量评定有关规定，指出《水利水电工程混凝土模板工序质量评定表》中“质量标准”以及“实测值”栏内有哪些基本资料未填写或未标注，“单元工程量”栏内缺少哪一项工程量。 (3)统计《水利水电工程混凝土模板工序质量评定表》中各“项次”实测值合格点数，计算各“项次”实测值合格率，写出评定表中“检测结果”栏内相应数据。 (4)写出评定意见及工序质量等级。

选项

答案

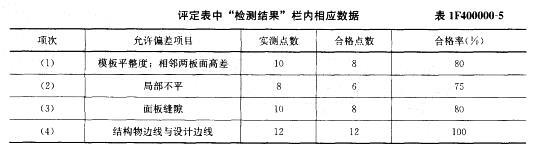

解析 (1)承包人在闸墩模板及支架设计时，漏列的基本荷载： 1)人员及设备、工具等荷载； 2)新浇混凝土的侧压力。 (2)具体如下： 1)单元工程量：应补填写“模板面积509. 6m2”。 2)钢模应加标注，例如变成“√钢模”。 3)实测值应标注数量单位，其中：项次1~3实测值应标注“mm”；项次4实测值应标注“m”。 4)结构物边线与设计边线对应的“设计值”应补填1.5mX24.0m。 (3)见表 1F400000-5。

检测结果：共检测40点，其中合格34点，合格率85.0%。 (4)评定意见：主要检查项目全部符合质量标准。一般检查项目符合质量标准。检测项目实测点合格率85.0%，大于合格标准70%，小于优良标准90%,故评为合格。工序质量等级：合格。
