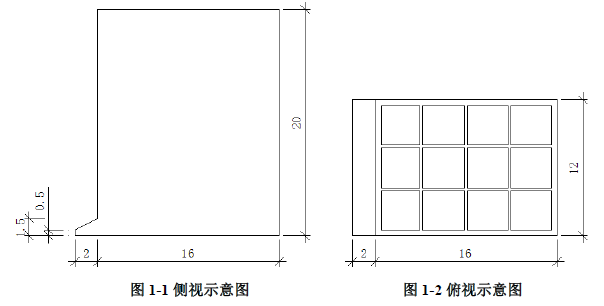

问题背景资料某十万吨级海港码头，采用重力式沉箱结构，沉箱外形尺寸见图1-1、1-2。沉箱被隔墙均匀地分为12 个隔仓，沉箱四周壁厚为500mm，中间隔墙厚为250mm，底板厚为1500mm。沉箱四周壁墙上设有8 个直径Φ400mm 的吊孔， 6 个直径Φ120mm 的进水孔，隔墙上设有6 个直径为Φ320mm 的过水孔。沉箱采用滑模施工，浮运拖带法运输，沉箱吃水为14.5m，拖船速度为5.0km/h，水流方向与拖船方向相同，流速为0.5m/s，箱前涌水高度为0.6m。

问题 1．滑模系统由哪些部分组成？ 2．简述沉箱滑模施工的工艺流程。 3．计算单座沉箱混凝土的工程量。（计算结果精确到小数点后两位，下同） 4．计算沉箱的拖带力。

选项

答案

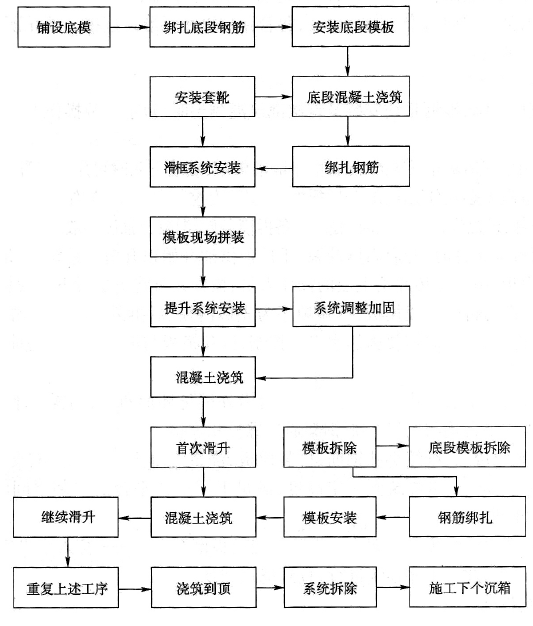

解析 1．滑模系统由模板系统、操作平台系统和液压提升系统三部分组成。 2．沉箱滑模施工的工艺流程为：

3．隔仓宽=(12-2*0.5-2*0.25)/3=3.5m，隔仓长=(16-2*0.5-3*0.25)/4=3.5625m；隔仓高=20-1.5=18.5m；12 个隔仓的总体积=12*3.5*3.5625*18.5=2768.0625m3；沉箱吊孔体积=8*(0.4/2)^2*3.14*0.5=0.503m3；沉箱进水孔和过水孔体积=6*(0.12/2)^2*3.14*0.5+6*(0.32/2)^2*3.14*0.25=0.155m3；单座沉箱混凝土的工程量 =16*12*20-2768.0625-0.503-0.155+(0.5+1.5)*2/2*12≈1095.28m3。 4．A=12*(14.5+0.6)=181.2m2，V=5.0*1000/3600-0.5≈0.889m/s，K=1.0；
