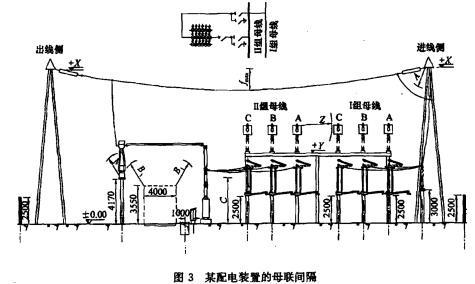

问题某配电装置的母联间隔如图3所示，请依据此图回答回题。

已知，每相导线（包括绝缘子串）在不同条件下的风偏为：大气过电压时风偏500mm,内过电压时风德750mm，最大工作电压时风偏1380mm，假定进出线无偏角，跳线、跨线风偏相同。则构架（门型架）的宽度宜取（）。

选项 A.12.50m； B.11.80m； C.13.00m； D.14.00m。

答案 C

解析解答过程：大气过电压时，相地距离不小于1800+500=2300（mm）,相间距离不小于2000+2X500=3000（mm）；内过电压时，相地距离不小于1800+750=2550（mm）,相间距离不小于2000+2X750=3500（mm）；最大工作电压时，相地距离不小于60G+1380=1980（mm）,相间距离不小于900+2X1380=3.660（mm）。则构架宽度=2X2550+2X3660+（架构立柱的直径）=12420+（架构立柱的直径）。工程实践经验告诉我们，架构立柱的直径在300mm左右，因此C、D答案满足带电距离的要求，但D投资较大，宜为13.OOm,相地取2.75m，相间取3.75m，故选答案C。
