某单端供电220kV电网如图14所示，AB线路A侧、BC线路B侧、BD线路B侧分别配置有三段式相间距离保护。已知：可靠系数k=0.8,k'=0....

作者: rantiku 人气: - 评论: 0

问题某单端供电220kV电网如图14所示，AB线路A侧、BC线路B侧、BD线路B侧分别配置有三段式相间距离保护。

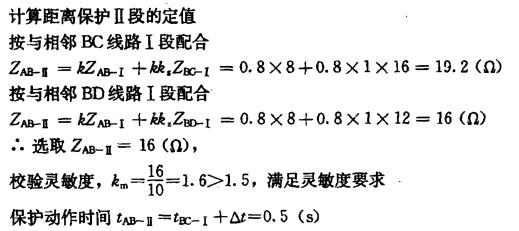

已知：可靠系数k=0.8,k'=0.8,k2=1时间级差△t=0.5，II段与相邻线路I段配合，灵敏系数km≥1.5，不考虑振荡闭锁和负荷电流的影响。已知ZAB=8Ω、ZBc=16Ω、ZBD =12Ω，求：AB线路A侧相间距离保护II段的定值为（）。
