某一般性质的220kV变电站，电压等级为220/110/10kV，两台相同的主变压器，容量为240/240/120MVA，短路阻抗Uk12%=14，Uk1...

作者: rantiku 人气: - 评论: 0

问题某一般性质的220kV变电站，电压等级为220/110/10kV，两台相同的主变压器，容量为240/240/120MVA，短路阻抗Uk12%=14，Uk13%=25，Uk23%=8，两台主变压器同时运行时的负载率为65%。220kV架空线进线2回。110KV架空负荷出线8回。10kV电缆负荷出线12回，设两段，每段母线出线6回，每回电缆平均长度为6km，电容电流为2A/km。220kV母线穿越功率为200MVA，220kv母线短路容量为16000MVA。主变压器10kV出口设置XKK-10-2000-10限流电抗器一台。请解答下列各题。XK限流电抗器K空芯10KV2000A 电抗率10％

选项假设该变电站220kV母线正常为合环运行，110kV，10kV母线为分列运行，则10kV母线的短路电流应是下列哪项值？（计算过程小数点后保留三位，最终结果小数点后保留一位） (A) 52.8kA (B) 49.8kA (C)15.0kA (D) 14.8kA

答案 D

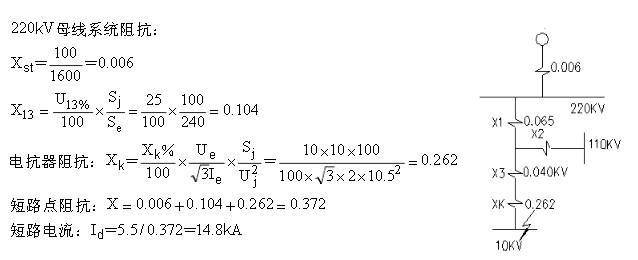

解析依据电力设计手册（1）第4-1节、第4-4节。设Sj=100MVA，Uj=10.5kV，则Ij=5.5kA。
