Ⅱ. 管道和设备工程某一化工生产装置中部分热交换工艺管道系统，如图6.Ⅱ.1 所示。设计说明 1．某一化工厂生产装置中的部分热交换工...

作者: tihaiku 人气: - 评论: 0

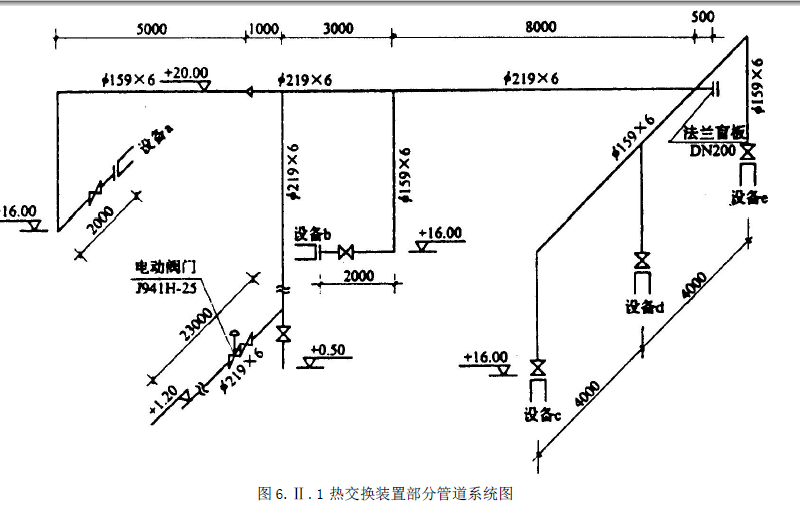

问题 Ⅱ. 管道和设备工程某一化工生产装置中部分热交换工艺管道系统，如图6.Ⅱ.1 所示。

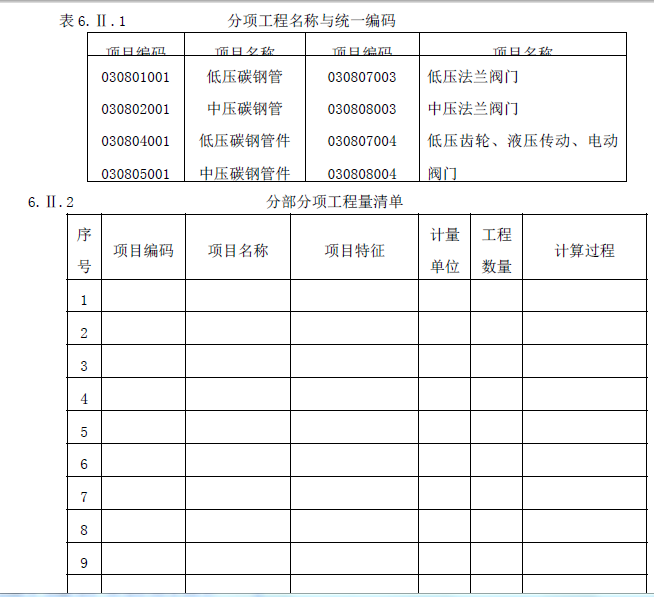

设计说明 1．某一化工厂生产装置中的部分热交换工艺管道系统如图所示，图中标注尺寸标高以m?计，其他均以mm?计。该管道系统工作压力为2.OMPa。 2．管道：采用20＃碳钢无缝钢管，管件：弯头采用成品冲压弯头，三通、四通现场挖眼连接，异径管现场摔制。 3．阀门、法兰：所有法兰为碳钢对焊法兰；阀门型号除图中说明外，均为J41H—25，采用对焊法兰连接；系统连接全部为电弧焊。 4．管道支架为普通支架，其中：Φ219×6 管支架共12 处，每处25kg，Φ159×6 管支架共10 处，每处20kg。支架手工除锈后刷防锈漆、调和漆两遍。 5．管道安装完毕作水压试验，对管道焊口按50％的比例作超声波探伤，其焊口总数为：Φ219×6 管道焊口12 个、Φ159×6 管道焊口24 个。 6．管道安装就位后，所有管道外壁手工除锈后均刷防锈漆两遍，采用岩棉管壳（厚度为60mm）作绝热层，外包铝箔保护层。问题： 1．根据图6.Ⅱ.1 所示内容和《通用安装工程工程量清单计算规范》的规定和表6.Ⅱ.1 所列的分部分项工程量清单的统一项目编码，编制分部分项工程量清单（不含法兰有关分项），并将计算过程及结果填入表6.Ⅱ.2。

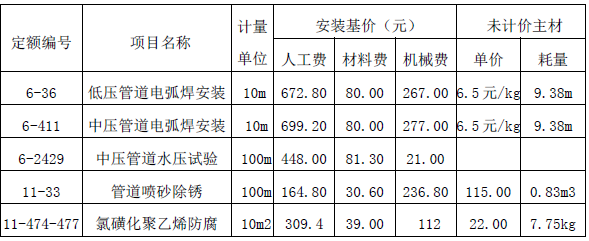

2.Ф219×6 碳钢管道工程的相关定额见下表6.Ⅱ.3:

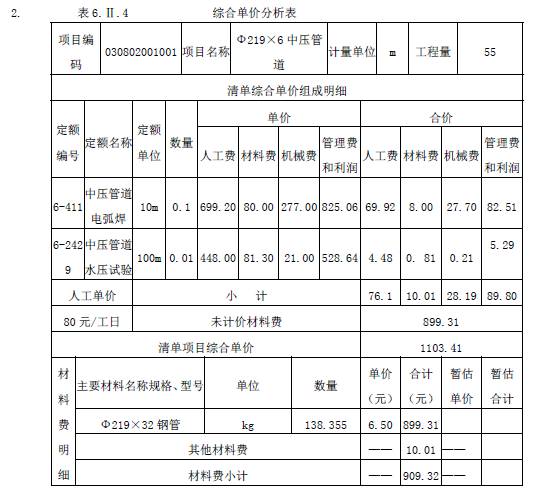

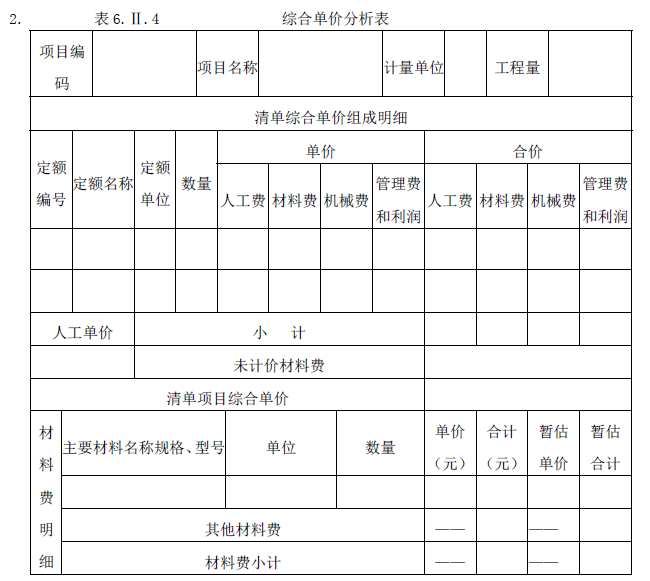

该工程的人工单价为80 元/工日，企业管理费和利润分别是人工费的85%和35%。完成中压碳钢管φ219×6 综合单价分析，并填写表6.Ⅱ.4 综合单价分析表。

选项

答案

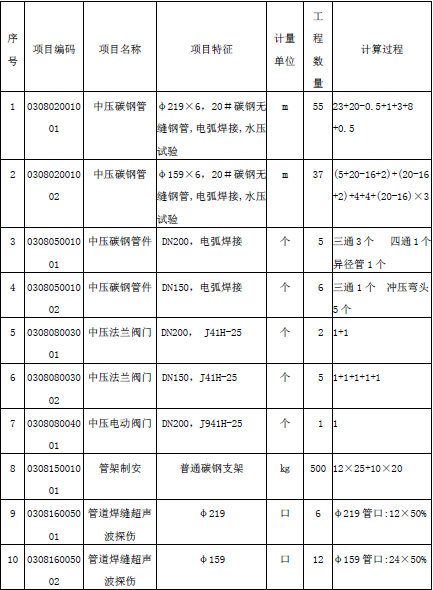

解析答案：1. 6.Ⅱ.2 分部分项工程量清单
