某加压站工艺管道系统如图10．6．Ⅱ。说明： 1．本图为氧气加压站的部分工艺管道。该管道系统工作压力为3．2MPa。图中标注尺寸标高以“m”计，...

作者: tihaiku 人气: - 评论: 0

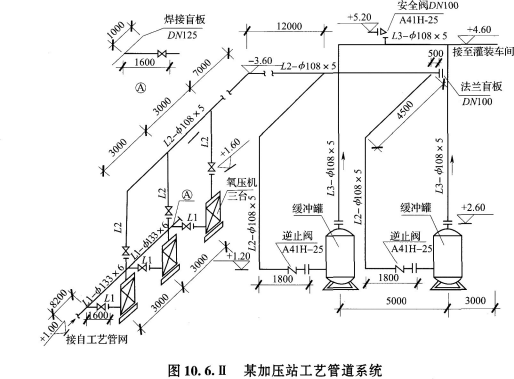

问题某加压站工艺管道系统如图10．6．Ⅱ。

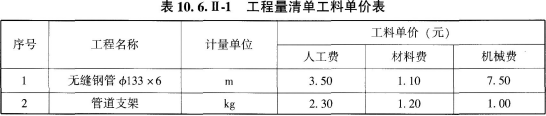

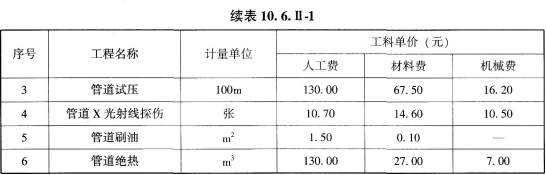

说明： 1．本图为氧气加压站的部分工艺管道。该管道系统工作压力为3．2MPa。图中标注尺寸标高以“m”计，其他均以“mm”计。 2．管道：采用碳钢无缝钢管，系统连接均为电弧焊；管件：弯头采用成品冲压弯头，三通现场挖眼连接。 3．阀门、法兰：所有法兰均为碳钢对焊法兰；阀门型号除图中说明外，均为J41H—25，采用对焊法兰连接。 4．管道支架为普通支架，其中：φ133×6管支架共5处，每处26kg；φ108×5管支架共20处，每处25kg。 5．管道安装完毕作水压试验，然后对L3-φ108×5管道焊口均作X光射线无损探伤，胶片规格为80×150，其焊口数量为6个。 6．管道安装就位后，所有管道外壁均刷油漆。缓冲罐引出管线13-φ108×5采用岩棉管壳(厚度为60mm)作绝热层，外缠铝箔保护层。相关费用计算条件如下： (1)部分分部分项工程量清单项目的工料单价见表10．6．Ⅱ-1。

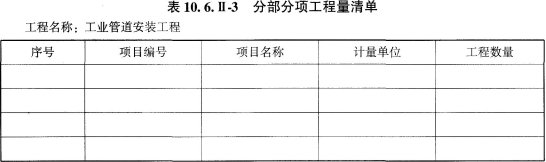

(2)无缝钢管φ133×6的每10m工程量耗用9．41m管材，其单价为100元／m；管道刷油每10m2耗用3kg油漆，其单价为10元／kg。 (3)管理费、利润分别按人工费的85％和60％计。问题： 1．依据工程量清单计算规则计算分部分项工程量，并将工程量和计算过程填人表10．6．Ⅱ-2的相应栏目内。 2．依据《通用安装工程工程量计算规范》GB 50856--2013编列出管道(编码：030802002)及管道支架(编码：030815001)的分部分项工程量清单，并填人表10．6．Ⅱ-3中。

3．根据表10．6．Ⅱ-3中的内容，计算无缝钢管φ133×6项的分部分项工程量清单综合单价，并填入表10．6．Ⅱ-4中。 (计算结果均保留两位小数)

选项

答案

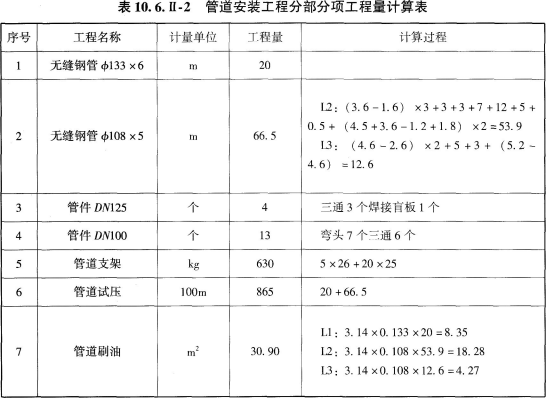

解析问题1：

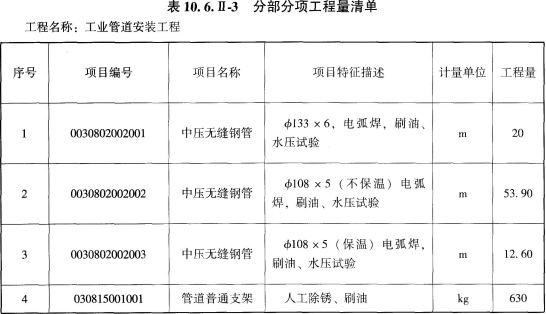

问题2：

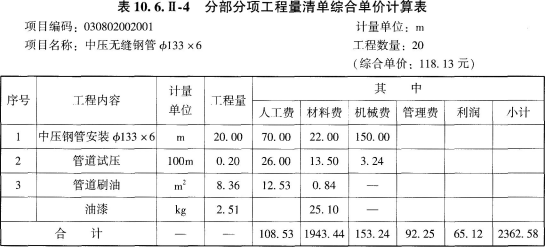

问题3：
