电路如图所示，二极管为理想元件，已知u2=100 sin314t(V)，RL=90Ω(电流表的内阻视为零，电压表的内阻视为无穷大)。交流电压...

作者: tihaiku 人气: - 评论: 0

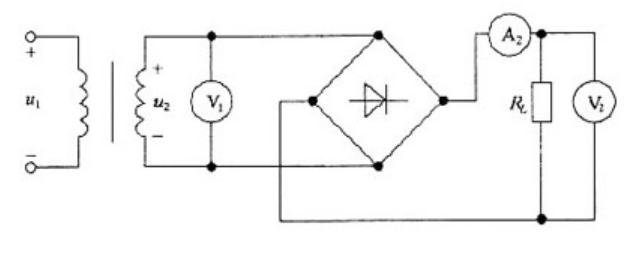

问题电路如图所示，二极管为理想元件，已知u2=100

sin314t(V)，RL=90Ω(电流表的内阻视为零，电压表的内阻视为无穷大)。交流电压表V1，直流电流表A2和直流电压表V2的读数分别为( )。

选项 A.100V,1A.,45V B.100V,11A.,100V C.100V,1A.,90V D.141V,1A.,90V

答案 C

解析该电路为单相全波整流电路。分析时注意各部分物理量的性质(交流、直流)，其中交流表测量的是交流量的有效值，直流表测量的是单方向变化整流波的平均值
