问题 为实现对电动机的过载保护,除了将热继电器的热元件串接在电动机的供电电路中外,还应将其(  )。
选项 A、常开触点串接在控制电路中 B、常闭触点串接在控制电路中 C、常开触点串接在主电路中 D、常闭触点串接在主电路中
答案 B

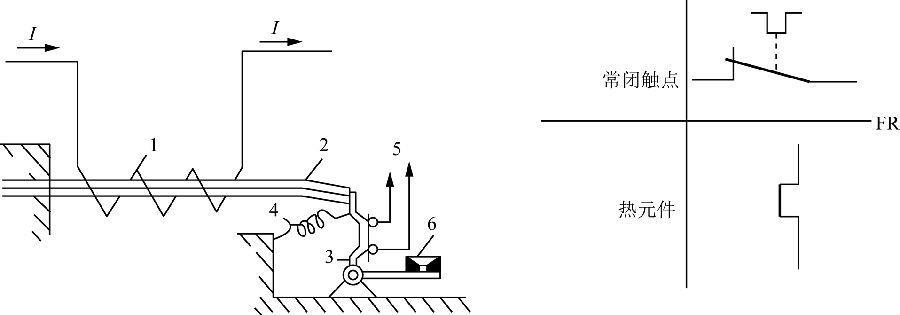

解析 三相异步电动机的过载保护通常借助热继电器FR来完成。它的主要电器部分是过载检测元件(又称热元件)和过载动作触点。热继电器的热元件串接在电动机的主电路中,常闭触点则串接在控制电路的干路上。热继电器过载保护工作原理:热元件1串接在主电路中,2为金属片。当主电路中电流超过允许值时,双金属片受热,由于双层金属热膨胀系数不同,一段时间后双金属片向上弯曲而脱扣,扣板3在弹簧4的拉力下使接在控制线路中的常闭55触点断开,从而使控制电路失点,主电路断开。按下复位按钮6即可使热继电器复位。
