图示电路中U= 10V，电阻均为100Ω，则电路中的电流I应为下列哪项数值？（） A.(1/14) B.(1/7) C. 14 D. 7

作者: tihaiku 人气: - 评论: 0

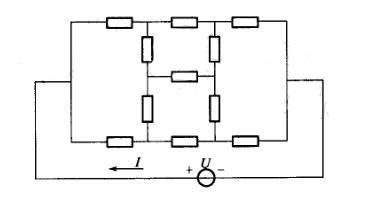

问题图示电路中U= 10V，电阻均为100Ω，则电路中的电流I应为下列哪项数值？（）

选项 A.(1/14) B.(1/7) C. 14 D. 7

答案 A

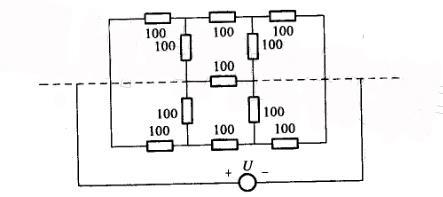

解析解：由对称电路可知：

Rcq=2(100//100) + [(100//100)//(50 + 100 + 50)] =140Ω
